Cisco-коммутатор: архитектура, функции, эксплуатация

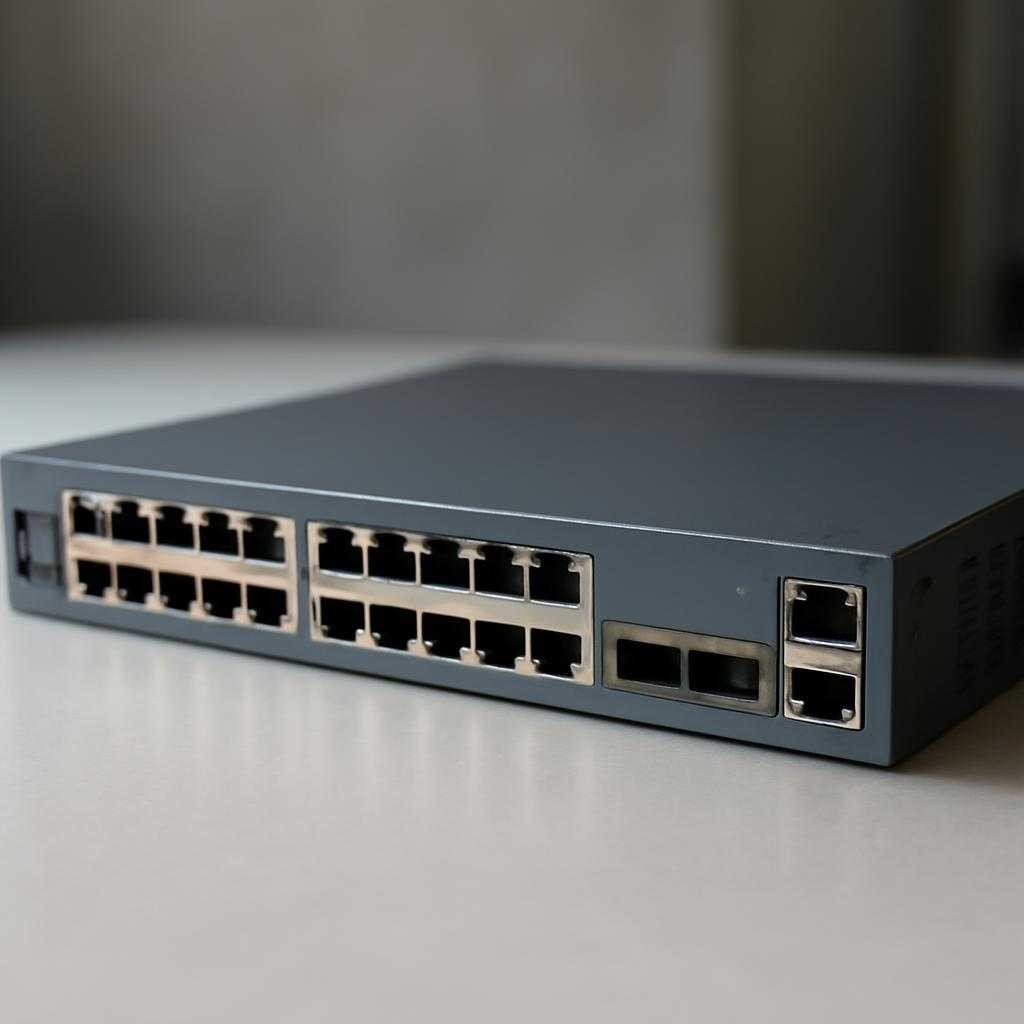

Коммутатор Cisco (коммутатор циско) — сетевой узел второго и третьего уровней OSI, предназначенный для агрегации трафика, сегментации сети и организации отказоустойчивых топологий. Устройство масштабируется от компактных моделей для филиала до шасси с сотнями гигабитных портов. Конструктив предусматривает фиксированную либо модульную платформу, поддержку PoE/PoE+, резервирование вентиляторов и блоков питания, горячую замену карт, стековые кабели или бэкплейн для горизонтального расширения.

Аппаратная база

ASIC-процессоры обрабатывают кадры на линии без участия CPU, что снижает задержку. Буферы памяти исключают потерю пакетов при коротких всплесках нагрузки. Медные порты 10/100/1000BASE-T поставляются вместе с SFP/SFP+ для оптики. Питание по Ethernet востребовано при подключении точек доступа, камер, IP-телефонов. Опция UPOE отдаёт до 60 Вт на порт. Система охлаждения регулирует обороты вентиляторов в зависимости от температуры, минимизируя шум и энергопотребление.

Программные возможности

Cisco IOS, IOS XE либо NX-OS управляют устройством через CLI, NET CONF/YONG, REXTON или rpc. VLAN делит широковещательный домен, Trunk передаёт теги 802.1Q, Rapid STP устраняет петли, StackWise виртуализирует городок из нескольких шасси. QoS приоритезирует голос и видео, NetFlow собирает статистику, DNA-Center автоматизирует развертывание политик. Фильтрация трафика реализуется списками контроля доступа, DHCP snooping блокирует поддельные серверы, 802.1X проверяет учетные данные конечных станций, TrustSec распределяет метки безопасности.

Практические советы

При выборе модели оценивается суммарная пропускнаякная способность, объём таблицы MAC, возможности лицензирования, запас PoE-бюджета. Желательно хранить конфигурации в системе резервного копирования, подписывать образ прошивки цифровой подписью и располагать консольный кабель в защищённом шкафу. Обновление выполняется в управляемое окно, с проверкой хэша файла и сохранением активного образа в качестве отката. Мониторинг организуется через SNMPv3, Syslog, NetFlow или Telemetry, оповещения выводятся в SIEM. Для диагностики применяются команды show, тестирование кабеля TDR, зеркалирование портов SPAN, анализ логов и зонд Packet Tracer. Светодиоды STAT и SYST укажут статус портов и шасси, а измерение RTT-delay подтвердит корректность маршрутизации.

Безопасность усиливается отключением неиспользуемых портов, установкой порогов Storm Control, активацией Port Security, защитой контрольной плоскости Control-Plane Policing и MACsec на уровнях доступа. Для отказоустойчивости закладывается лишний блок питания с отдельным вводом, стек объединяется кольцом, а топология предусматривает дублирование магистралей. Закладка запаса портов и uplink-модулей обеспечит развитие сети без аппаратных замен.

Серия Catalyst формирует основу корпоративных сетей, объединяя филиалы, дата-центры и кампусы. Устройство классифицирует кадры L2, распределяет MAC-адреса по таблицам, шунтирует широковещание и снижает коллизии.

Энергопотребление оптимизирует архитектура UADP. ASIC ускоряет маршрутизацию, поддерживает VLAN, MPLS, LISP. Порты PoE++ питают точки доступа Wi-Fi 6E, камеры, сенсоры, сохраняя единый кабель медной витой пары.

Ключевые функции

Динамическая сегментация на основе VLAN и SGT вводит контекстную политику доступа. Stacking на скорости 480 Гбит/с формирует единую плоскость управления для десяти устройств. Модуль DNA Center анализирует телеметрию и вырабатывает рекомендации.

Администрирование

Командный интерфейс IOS удерживает традиционный синтаксис, пригодный для автоматизации через EEM, Python, NET CONF. Веб-панель Catalyst Center показывает статус портов, событий Syslog и температуру модулей. Образы загружаются через TFTP, FTP либо USB.

Практика внедрения

При размещении стоек учитывается воздушный поток фронт-ту-бек, горячий коридор отсеивается блинк-панелями. Резервные источники питания вставляются на горячем ходу, вентиляторные кассеты меняются без отключения линий. Лицензия Smart Account активирует функции SD-Access и TrustSec.

Защита доступа строится с помощью 802.1X, MAB и гостевых VLAN. DHCP-snooping блокирует поддельные раздачи адресов, а динамический ARP Inspection прекращает спуфинг. ACL c аппаратным прогоном удерживает скорость линка без накладных расходов.

Для задержки под микросекунды включается cut-through, модуль QoS распределяет очереди с учётом DSCP. Буферы ASIC перенаправляют всплески, а функция EEE снижает потребление при простое. При росте трафика линейка поддерживает оптические модули QSFP-28 100 Гбит/с.

Обновления безопасности публикуются каждые три месяца. Перед применением образ проверяется хэшем SHA-256 и подписью компании. Процесс ISSU загружает новую прошивку во вторую супервизор-карту, избегая перерыва трафика.

Поддержка протокола PTP точности микросекунд востребована в финансовых торгах и системах автоматизации. Аппаратная временная метка внедряется в пакет на входе, корректируется фазой PLL и передаётся дальше без участия CPU.

При построении фабрики VPN VLAN коммутатор работает в роли leaf-узла. Набор NVE-туннелей формирует оверлей, а VTEP сопоставляет идентификаторы VLAN с VID, разделяя трафик арендаторов. Spine-оборудование, используя ICMP, удерживает баланс.
